今天我們講講什么是UWB室內定位技術。UWB室內定位技術是一種全新的、與傳統通信技術有極大差異的通信新技術。它不需要使用傳統通信體制中的載波，而是通過發送和接收具有納秒或納秒級以下的極窄脈沖來傳輸數據，從而具有GHz量級的帶寬。

　　超寬帶系統與傳統的窄帶系統相比，具有穿透力強、功耗低、抗多徑效果好、安全性高、系統復雜度低、能提供精確定位精度等優點。因此，超寬帶技術可以應用于室內靜止或者移動物體以及人的定位跟蹤與導航，且能提供十分精確的定位精度。

　　2002年4月，美國聯邦通信委員會(FCC)發布了民用UWB設備使用頻譜和功率的初步規定。規定中將相對帶寬大于0.2或在傳輸?shù)娜魏螘r(shí)刻帶寬大于500MHz的通信系統稱為UWB系統。FCC對UWB系統所使用的頻譜范圍規定為3.1-10.6GHz，發射機的有效各向同性發射功率不得高于-41.3dBm/MHz。

　　超寬帶無線電中的信息載體為脈沖無線電(IR，Impulse Radio)。脈沖無線電是指采用沖激脈沖(超短脈沖)作為信息載體的無線電技術。這種技術的特點是，通過對非常窄(往往小于1ns)的脈沖信號進行調制，以獲得非常寬的帶寬來傳輸數據。

　　UWB室內定位技術原理：

　　1、說道UWB定位原理必須先從UWB的測距原理說起

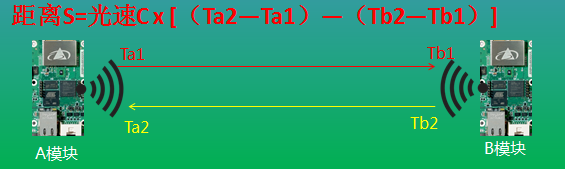

　　雙向飛行時間法(TW-TOF，two way-time of flight )每個模塊從啟動開始即會生成一條獨立的時間戳。模塊A的發射機在其時間戳上的Ta1發射請求性質的脈沖信號，模塊B接收機在其時間戳上的Tb1接收到該信號。對信號加以一定的處理手段后，模塊B在Tb2時刻發射一個響應性質的信號，被模塊A在自己的時間戳Ta2時刻接收。由此可以計算出脈沖信號在兩個模塊之間的飛行時間，從而確定飛行距離。

　　2、再來接著更詳細的把測距原理說清楚

　　TOF測距方法屬于雙向測距技術，它主要利用信號在兩個異步收發機(Transceiver)之間往返的飛行時間來測量節點間的距離。因?yàn)樵谝暰嘁暰€(xiàn)環境下，基于TOF測距方法是隨距離呈線性關系，所以結果會更加精準。

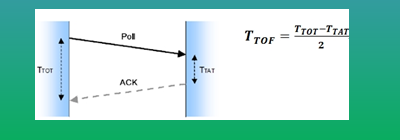

　　我們將發送端發出數據包和接收回應的時間間隔記為T(mén)TOT，接收端收到數據包和發出回應的時間間隔記為T(mén)TAT。那么數據包在空中的單向飛行時間TTOF可以計算為：

　　UWB定位技術原理

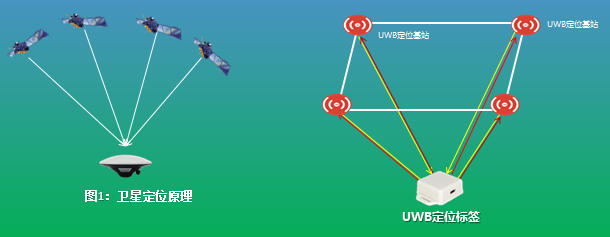

　　前面詳細介紹了UWB的測距原理，掌握了測距原理之后再來說定位原理就簡單了。其實UWB的定位原理和衛星導航定位原理很相似。如下圖1，天上的衛星坐標為已知，地上的接收設備同時接收到四個衛星的信號就能確定自己的位置坐標(平面和高程坐標)。UWB的定位原理就是通過在室內布置4個已知坐標的定位基站，需要定位的人員或者設備攜帶定位標簽，標簽按照一定的頻率發射脈沖，不斷和四個已知位置的基站進行測距，通過一定的算法精確的計算出定位標簽的位置。

　　UWB定位度和標簽容量

　　1：定位精度

　　我們的UWB超寬帶與IMU相互校準(10Hz) 有效減少多徑效應帶來的衰減 ，加入 了機器學習算法 ，定位精度：實測99.73% 復雜環境靜態1厘米; 動態高達2厘米，一般10厘米 。

　　2：標簽容量

　　每個UWB系統的定位標簽反復發出脈沖數據包，這個數據包是由一串超寬頻脈沖組成的。由于這些標簽是不同時發送和每個標簽發送的時間極短,持續不斷的數據包碰撞概率是很小的，所以，在同一地區可以處理幾百個到幾千個定位標簽。

　　UWB定位基站布置原則

　　一：精確的三維定位每隔50-100米步驟一個定位基站，使得任意時刻都有四個基站能接收到標簽發出的脈沖。

　　二：一維定位就是測距應用，適合用于隧道，礦井對定位精度不高場景，精度在0.3米左右。

　　三、通過使用UWB的測距功能，可以擴展如下的一些應用，測距精度在10厘米左右。
